Végső útmutató a tompahegesztő szerelvényekhez: Minden, amit tudnod kell

Mik azok a tompahegesztett csőszerelvények

Tompahegesztésű csőszerelvények olyan alkatrészek, amelyek a csőrendszeren belüli csőszakaszok összekapcsolására, átirányítására vagy lezárására szolgálnak úgy, hogy azokat közvetlenül a csővégekhez hegesztik, állandó, szivárgásmentes csatlakozást hozva létre. A menetes vagy hüvelyes varratokkal ellentétben a tompahegesztési idomok élei le vannak ferdítve, hogy a hegesztő egyetlen folytonos varratban összeolvaszthassa az idomot és a csövet, ami sima belső felületet eredményez minimális áramlási zavarral.

Ezt a csatlakozási módot széles körben kedvelik a nagynyomású és magas hőmérsékletű ipari alkalmazásokban, ideértve az olaj- és gázvezetékeket, az energiatermelő létesítményeket és a vegyi feldolgozó üzemeket, ahol a közös integritás szélsőséges körülmények között nem alku tárgya. Mivel maga a varrat a csőszerkezet részévé válik, nem pedig különálló mechanikus csatlakozás, a tompahegesztési idomok általában nagyobb szilárdságot és megbízhatóságot kínálnak az alternatív kötési módokhoz képest.

A tompahegesztési szerelvények gyakori típusai

A tompahegesztési idomok többféle szabványos formában kaphatók, mindegyiket úgy tervezték, hogy egy adott funkciót szolgáljanak ki egy csőelrendezésen belül. Ezeknek a típusoknak a megértése segít a mérnököknek és a beszerzési csapatoknak meghatározni a megfelelő összetevőt az egyes alkalmazásokhoz.

Könyökök

Könyökök change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Pólók

Pólók allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduktorok

Reduktorok connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

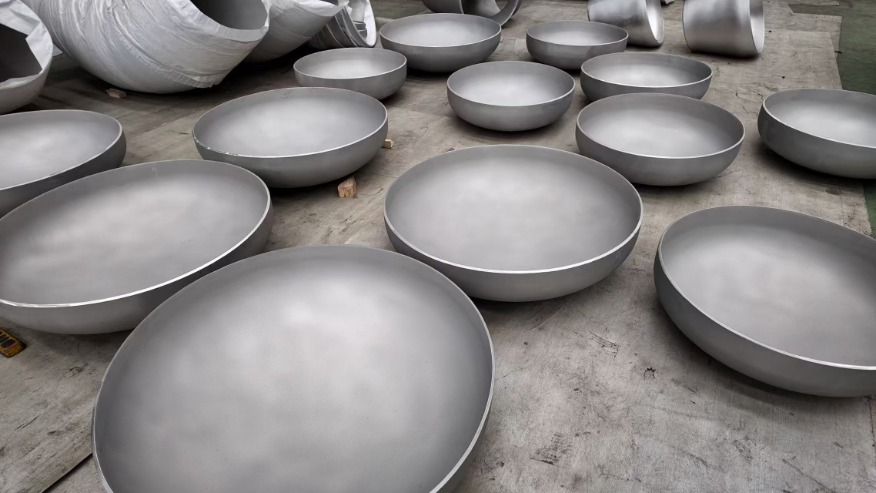

Caps

A kupakokat a csővezeték végének tömítésére használják, állandó lezárást biztosítva, amely ellenáll a rendszer többi részével azonos nyomás- és hőmérsékleti feltételeknek. Ezeket általában a vonalvégződéseknél vagy a rendszertesztelési fázisokban használják, mielőtt további szakaszokat adnának hozzá.

A tompahegesztési szerelvények gyártásában használt anyagok

Az anyagválasztás jelentősen befolyásolja a tompahegesztési idomok teljesítményét, költségét és alkalmazási alkalmasságát. Az alábbi táblázat felvázolja az ipari csőrendszereken belüli általános anyagokat és azok tipikus felhasználási eseteit.

A falvastagság és a besorolások ütemezése

A tompahegesztési idomokat úgy gyártják, hogy megfeleljenek az adott csőütemezésnek, amely jelzi a szerelvény falvastagságát a külső átmérőhöz viszonyítva. Az általános ütemezések közé tartozik a 10., 40. és 80. ütemterv, ahol a magasabb ütemezési számok vastagabb falakat jeleznek, amelyek képesek ellenállni a nagyobb belső nyomásnak. A megfelelő ütemezés kiválasztása kritikus fontosságú, mivel az illesztés és a csatlakozó cső közötti falvastagság eltérése gyenge pontokat képezhet a hegesztési kötésnél, ami veszélyezteti a rendszer általános integritását.

A mérnökök általában a rendszer üzemi nyomása, hőmérséklete és az adott anyag mechanikai tulajdonságai alapján számítják ki a szükséges ütemezési értékeket, gyakran hivatkozva olyan szabványokra, mint például az ASME B16.9, amely a gyárilag gyártott tompahegesztési szerelvények méret- és tűréskövetelményeit szabályozza.

A tompahegesztési szerelvények legfontosabb előnyei más csatlakozási típusokhoz képest

A tompahegesztési idomok számos gyakorlati előnyt kínálnak, amelyek a menetes vagy karimás alternatívákkal szemben előnyben részesítik őket az igényes ipari alkalmazásokhoz.

• Kiváló csatlakozási szilárdság az idom és a cső közötti teljesen olvadó csatlakozásnak köszönhetően.
• Csökkentett szivárgásveszély a menetes csatlakozásokhoz képest, amelyek vibráció vagy hőciklus hatására meglazulhatnak.
• Sima belső furat, amely minimalizálja a turbulenciát és a nyomásesést a szerelvényen.
• Jobban alkalmas magas hőmérsékletű és nagynyomású rendszerekhez, ahol a mechanikai kötések meghibásodhatnak.
• Alacsonyabb hosszú távú karbantartási igény a megfelelő hegesztés és ellenőrzés után.

Telepítési és minőség-ellenőrzési szempontok

A tompahegesztési idomok megfelelő felszereléséhez szakképzett hegesztőkre van szükség, és gondos figyelmet kell fordítani a hézagok előkészítésére, beleértve a hegesztés megkezdése előtti pontos levágást és beállítást. A szerelvény és a cső közötti bármilyen eltolódás vagy inkonzisztens hézag hegesztési hibákat okozhat, amelyek veszélyeztetik a kötés szerkezeti integritását, különösen nagy nyomású alkalmazásoknál, ahol a meghibásodás súlyos biztonsági következményekkel járhat.

A minőség-ellenőrzési intézkedéseket, például a radiográfiás vizsgálatot, az ultrahangos vizsgálatot és a festékbehatolási vizsgálatot gyakran használják a hegesztési varratok integritásának ellenőrzésére a telepítés után, különösen olyan kritikus rendszerekben, mint az energiatermelés vagy a petrolkémiai feldolgozás, ahol a fel nem fedezett hegesztési hibák idővel katasztrofális meghibásodáshoz vezethetnek.

A megfelelő tompahegesztési idom kiválasztása projektjéhez

A megfelelő tompahegesztési idom kiválasztása magában foglalja több tényező együttes értékelését, beleértve a cső üzemi nyomását, hőmérséklet-tartományát, a szállított folyadékot vagy gázt és a környező környezeti feltételeket. A hozzáértő beszállítóval való szoros együttműködés és a vonatkozó iparági szabványokra való hivatkozás biztosítja, hogy a kiválasztott szerelvények, anyagok és ütemezési besorolások pontosan illeszkedjenek az adott csőrendszer követelményeihez, ami végső soron támogatja a hosszú távú megbízhatóságot és biztonságot a teljes telepítés során.
